Bei diesem Projekt geht es um eine 100% Kontrolle geschliffener Präzisionsdrehteile.
Deren 9 Merkmale sollen exakt vermessen werden, wobei die engste Toleranz 25
µm beträgt. Die Messfähigkeit muss jederzeit nachweisbar sein.
Zur Anwendung kommt hier eine Zeilenkamera als Scansystem die mit telezentrischer Optik
und einem Glasmassstab für präzise Triggerung im Gegenlicht arbeitet. Diese
liefert ein Bild mit einer Größe von 4096 x 38000 Pixel, das
sind rund 156 Mb pro Bildeinzug! Für die Prüfung incl.
Handling stehen 5 sec zu Verfügung. Die automatisierte taktile
Vermessung benötigt hierfür immerhin 6 min!

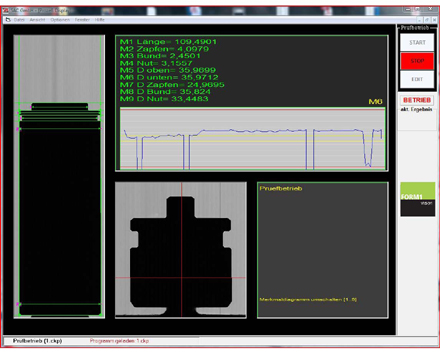

Die Messergebnisse werden auf dem Bildschirm angezeigt, sowie eine Visualisierung der
letzten 100 Messungen. Es kann jederzeit eine Messsystemanalyse
gestartet werden. Der Benutzer wird dann interaktiv geführt und
kann über die Tastatur mit dem System kommunizieren. Nach den erforderlichen
Wiederholmessungen werden sofort die Cg- und Cgk-Werte
angezeigt. Eine Justage der Kalibrierwerte kann per Knopfdruck automatisch
ausgeführt werden.
|
