Jeden Tag starten wir unser Auto und der Motor läuft einwandfrei. Das ist völlig
normal. Damit dies auch so ist müssen alle Teile, auch die unscheinbarsten, funktionieren.
In unserem Beispiel werden Teile der Kraftstoffversorgung auf perfekte Verbindung von Gummi und
Metall geprüft.
Um ein auswertbares Bild zu erzeugen wird der recht kleine Prüfling unter einer
Zeilenkamera gedreht und winkelgenau mit 4000 Inkrementen je Umdehung die Bildaufnahme

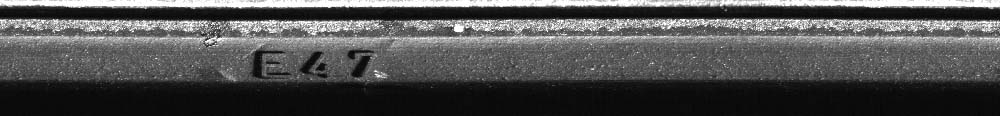

getriggert. Ein Bild mit Größe von 512 x 4000 Pixel wird hierbei aufgezeichnet und
liefert eine Abwicklung der Gummioberfläche. Die Übergänge von Gummi zu Metall
sowie die Eigenschaften der Gummioberfläche können so bewertet werden.
Schwarzes Gummi in Verbindung mit einer Zeilenkamera erfordert extrem viel Licht. Als
Lichtquelle kommt ein focussierbarer LED-Spot mit 3W aus eigener Herstellung zum Einsatz.
|
|
|
Technik:
Kamera: Zeilenkamera 512 Pixel
Beleuchtung: focussierbarer LED Spot MiniLED3
Prüfbreite: ca. 3 mm
Rechner: Industrie PC
Schnittstellen: FireWire, Profibus
|
|
